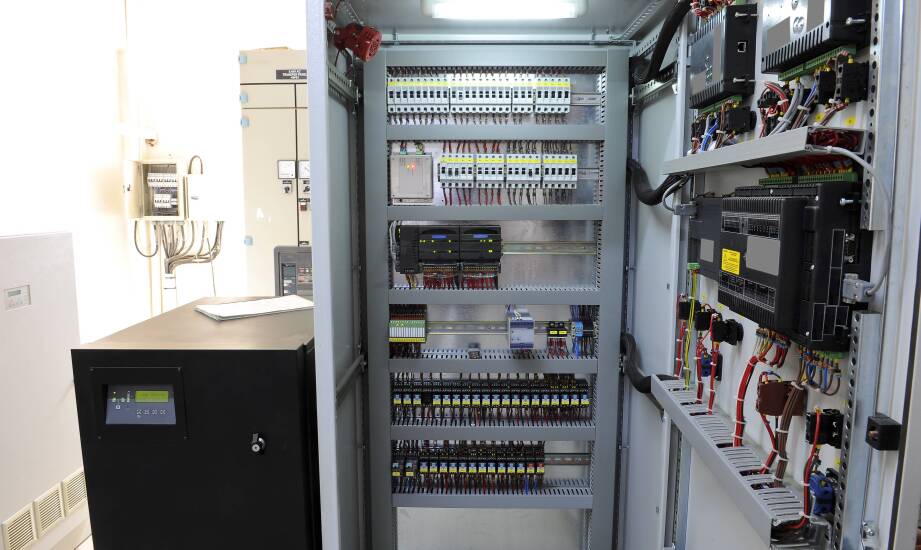

Instalacja elektryczna przy maszynach przemysłowych — co warto przewidzieć na etapie projektu

Nieplanowany przestój linii produkcyjnej spowodowany awarią obwodów zasilających generuje koszty wielokrotnie wyższe niż regularna konserwacja całego parku maszynowego. Brak przemyślanej topologii kablowej wydłuża czas lokalizacji usterki, a niewystarczające rezerwy prądowe w rozdzielnicach skutecznie blokują późniejszą rozbudowę gniazda produkcyjnego. Odpowiednie zaplanowanie okablowania i komponentów automatyki na najwcześniejszym etapie budowy urządzenia pozwala uniknąć kosztownych przerw w pracy. Ułatwia to również codzienną obsługę techniczną, zmniejszając obciążenie służb utrzymania ruchu. Prawidłowo skomponowana dokumentacja stanowi bazę do wszelkich modyfikacji na przestrzeni wielu lat.

Przeczytaj również: Modernizacja oświetlenia a oszczędności – jak szybko zwróci się inwestycja?

Dane wejściowe i dobór parametrów zasilania maszyny

Projektowanie układów obsługujących zaawansowane maszyny przemysłowe wymaga zebrania bardzo rygorystycznych danych o przewidywanych obciążeniach roboczych. Kluczowa jest precyzyjna analiza mocy znamionowej wszystkich zainstalowanych napędów, szczytowych prądów rozruchowych oraz specyfiki pracy poszczególnych osi mechanicznych. Układ dystrybucji energii musi zachować pełną stabilność niezależnie od tego, czy zasilane urządzenie pracuje w trybie ciągłym, czy realizuje krótkie cykle o dużej dynamice zmian. Systemy zasilania dobiera się z marginesem 20-30 procent ponad maksymalne przewidywane obciążenie, co skutecznie chroni całą strukturę przed groźnymi spadkami napięcia oraz zakłóceniami generowanymi przez ciężkie falowniki i przemienniki częstotliwości.

Przeczytaj również: W jaki sposób świadectwo energetyczne wspiera efektywność energetyczną miast?

Ocena środowiska docelowego w hali zajmuje drugie, równie ważne miejsce w procesie projektowym. Ekstremalne wahania temperatur, wysoka wilgotność powietrza czy ciągła obecność pyłów i oparów cieczy chłodzącej determinują wymogi dotyczące szczelności szaf i pulpitów sterowniczych. Te zmienne środowiskowe rzutują bezpośrednio na dobór klas ochrony IP dla rozdzielnic oraz na zastosowanie chemicznie odpornej izolacji przewodów prowadzonych na zewnątrz ramy. Zgodnie z wytycznymi normy PN-EN 60204-1, zabezpieczenia nadprądowe i przeciwzwarciowe muszą bezbłędnie chronić układ przez cały okres eksploatacji maszyn, gwarantując odcięcie dopływu prądu w ułamku sekundy po wykryciu nieprawidłowości.

Przeczytaj również: Jakie są kluczowe etapy procesu lokalizacji uszkodzeń kabli?

Prowadzenie tras, integracja i montaż poza maszyną

Sposób fizycznego rozprowadzenia głównych tras kablowych wewnątrz oraz na poszyciu maszyny decyduje o późniejszym tempie prowadzenia prac serwisowych. Nienaruszalną zasadą budowy przemysłowego układu zasilania jest konsekwentna segregacja obwodów wysokoprądowych od niskonapięciowych linii przesyłających sygnały sterujące, co drastycznie minimalizuje ryzyko powstawania szkodliwych zakłóceń elektromagnetycznych. Nawet pojedyncze sprzężenia zwrotne mogłyby fałszować wrażliwe odczyty pochodzące z czujników pozycjonujących czy wag tensometrycznych. Oznaczenie obwodów musi bazować na trwałych etykietach jednoznacznie korespondujących z dokumentacją schematową wydaną przez inżyniera. Mechaniczna aparatura łączeniowa, rozłączniki bezpieczeństwa oraz zbiorcze listwy zaciskowe muszą znajdować się w strefach o nieograniczonym i natychmiastowym dostępie personelu technicznego.

We współczesnych, wysoce zautomatyzowanych zakładach instalacja zasilająca nie funkcjonuje w oderwaniu od innych podzespołów. System zarządzania zasilaniem pełni nadrzędną rolę w stosunku do hydrauliki siłowej odpowiedzialnej za ciężki docisk narzędzi formatujących. Odpowiednio wysterowane przetworniki przesyłają dane o anomaliach ciśnienia oleju do sterownika PLC, natychmiast twardo blokując ruch napędów osiowych w celu ochrony narzędzia przed zniszczeniem. Zagadnienie integracji staje się priorytetowe, gdy montowane są nowe instalacje elektryczne we Wrocławiu i otaczających ośrodkach przetwórczych. Skracanie czasu wdrożeń polega tam na montażu modułowych szaf rozdzielczych w zewnętrznych warsztatach elektrotechnicznych. Firma SOWMAR bazuje na tego typu rozwiązaniach operacyjnych podczas realizacji zleceń na rzecz wymagającego przemysłu. Przedwstępne łączenie aparatury z przewodami sygnałowymi z dala od maszyny radykalnie ogranicza przestoje produkcyjne na docelowej hali inwestora.

Odbiór techniczny i wnioski dla utrzymania ruchu

Ostatnim etapem przekazania instalacji do regularnej pracy jest rygorystyczny proces odbiorów technicznych z udziałem inżynierów testujących. Norma wymaga bezwzględnego przeprowadzenia pomiarów ciągłości połączeń wyrównawczych PE oraz dokładnych badań rezystancji izolacji każdego ułożonego obwodu napędowego i sterowniczego. Uzyskanie normatywnych wyników daje inwestorowi prawną gwarancję, że korpus obrabiarki nie znajdzie się pod niebezpiecznym napięciem dotykowym w przypadku nagłego przebicia izolacji. Dodatkowe badanie rzeczywistej impedancji pętli zwarciowej oraz weryfikacja wszystkich grzybków zatrzymania awaryjnego E-stop przesądza o dopuszczeniu sprzętu do cyklu całodobowego.

Karty wyników prób wytrzymałościowych razem z uaktualnionymi diagramami elektrycznymi trafiają finalnie pod opiekę działu utrzymania ruchu. Starannie sporządzony schemat staje się nadrzędnym narzędziem dla dyżurnych automatyków i konserwatorów parku. Ułatwia on błyskawiczne diagnozowanie usterek podzespołów ulegających zużyciu stykowemu oraz pozwala planować bezkolizyjną rozbudowę stanowiska roboczego. Solidnie poprowadzona infrastruktura zasilająca znacząco obniża ryzyka pożarowe i wyklucza powtarzalne błędy prądowe, co wpływa na całkowitą opłacalność eksploatacji nowoczesnych urządzeń wytwórczych.
